1, 유지 보수 및 수리의 핵심 지점
1. 매일 검사
오일 및 냉각수 : 오일 레벨 (권장 SAE 15W -40, API 등급 CF4 이상) 및 냉각수 동결 지점 매일 (주변 온도보다 10도 이상이어야 함)를 확인하십시오.
공기 흡입 시스템 : 공기 필터를 정기적으로 청소하거나 교체하여 먼지가 엔진 마모를 유발하지 않습니다.
연료 시스템 : 겨울에는 얼음 형성으로 인한 오일 회로의 막힘을 방지하기 위해 오일-물 분리기에서 물이 매일 배출되고 온도에 따라 적절한 등급 디젤을 선택합니다 (예 : -14 학위 ~ -29 decture).
2. 정기적 인 유지 보수주기
25 시간마다 0 시간 : 엔진 오일, 오일 필터, 연료 필터 및 워터 필터를 변경하십시오. 냉각수 DCA의 농도를 확인하십시오 (권장 0. 32-0. 79 단위/리터).
1500 시간마다 : 밸브 클리어런스 및 인젝터 리프트를 조정하고 터보 차저 및 워터 펌프와 같은 주요 구성 요소를 점검하십시오.
4500 시간마다 : 연료 분사 펌프 및 연료 시스템을 완전히 교정하고 터보 차저 베어링, 풀리 등과 같은 취약한 부품을 교체하십시오.
3. 겨울 특별 유지 보수
냉각 시스템의 동결을 피하기 위해 낮은 동결점 부동액 (-40 학위)을 사용하십시오. 콜드 스타트 성능을 향상시키기 위해 저점도 엔진 오일 (10W -30과 같은)을 선택하십시오.
2, 주요 유지 보수 데이터
오일 압력 : 시작 후 15 초 이내에 필요한 최소 압력보다 높아야합니다 (특정 값에 대한 모델 매뉴얼 참조).
크랭크 샤프트의 프론트 오일 씰 설치 : 특수 도구 (부품 번호3163485)는 씰이 기어 챔버 덮개와 플러시되도록하기 위해 설치 토크가 108n · m의 설치 토크로 필요합니다.
연료 시스템 매개 변수 : 연료 점도 1. 3-5. 8CST (4 0 학위), Cetane 번호는 40보다 크거나 동일하며 황 함량은 0.5%보다 작거나 동일합니다.
3, 일반적으로 사용되는 액세서리 및 도구 목록
1. 핵심 액세서리
필터 : 오일 필터 (전체 흐름/조합), 연료 필터, 에어 필터.
씰 : 크랭크 샤프트의 전면/후면 오일 씰 (부품 번호3803994), RTV 실리콘 실란트 (부품 번호3164067).
마모 부품 : 터보 차저 베어링, 풀리, 피스톤 링 (특수 압축 도구3822736필요합니다).
2. 특수 유지 보수 도구
실린더 라이너 설치 도구 (부품 번호3823615), 피스톤 링 익스퍼 (Piston Ring Expander) (3823871).
크랭크 샤프트 기어 풀러 (부품 번호3165049), 균열 감지 키트 (3375432).
진단 도구 : Insite ™ 소프트웨어 (부품 번호3825145)는 결함 코드를 읽고 ECM 매개 변수를 조정하는 데 사용됩니다.
4, 예방 조치
1. 운영 오류를 피하십시오
온도 조절 장치를 제거 할 수 없습니다. 제거하면 엔진이 저온에서 오랫동안 작동하여 마모가 악화되고 연료 소비가 증가합니다.
종료 표준 : 무거운 하중 후, 터보 차저의 손상을 방지하기 위해 엔진을 끄기 전에 2-3 분의 유휴 상태입니다.
2. 회로 및 하네스 유지 보수
ECM 전원 코드는 12AWG보다 큰 사양과 같은 사양과 0. 04 Ω보다 적은 총 저항을 사용하여 와이어를 사용해야합니다. 점화 잠금 장치의 느슨한 배선 (고주파 비전류 결함 코드 434의 일반적인 원인)을 점검하십시오.
통신 간섭을 피하기 위해 J1939 하네스는 120 Ω의 터미널 저항으로 차폐 및 접지해야합니다.
3. 결함 진단 우선 순위
현재 결함 코드는 즉시 처리해야합니다 (예 : 저 오일 압력). 잠재적 위험을 식별하기 위해 비전류 코드를 역사적 데이터와 결합해야합니다.
5, 요약

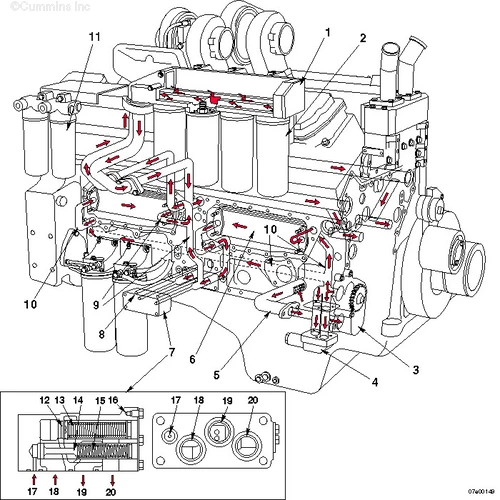

Cummins QST30 엔진의 신뢰성은 과학적 유지 관리 및 표준화 된 수리에 의존합니다. 필터를 정기적으로 교체하고, 준수 오일을 선택하고, 특수 도구를 사용하여 주요 구성 요소를 분해하고, INSITE ™ 소프트웨어 정확한 진단을 결합하면 엔진 수명이 크게 연장 될 수 있습니다. 윤활 시스템 흐름도 :
상단 엔진 개스킷 키트 3804718
엔진 개스킷 세트가 낮습니다3804938
피스톤 링 세트 - 표준 3804708
인젝터 - 표준 4025279
인젝터 - 표준 4025280
터보 차저4033508
